输煤程控系统解决方案
▎系统简介
在各种规模的煤炭生产中，皮带输送机以其大输送力、低投入高性价比的优势，成为煤矿井上、井下主要的运输工具。皮带运输系统是否安全可靠，关系着煤业生产的高产高效。然而，皮带运输经常出现打滑、跑偏、撕裂等故障，传统的运输控制方式效率低、故障率高、反应慢，已经无法满足发展的需求。皮带运输集控系统就是针对皮带的各种故障进行保护，对运输过程及生产环境的参数进行集中控制与监测管理的系统。它能有效地获取矿井中的皮带运输系统的相关数据信息，并提供给工作人员与管理层以进行具体的生产操作与分析决策，能够极大地提高煤矿的生产效率与安全可靠性。
▎系统组成
根据生产现场的具体情况与系统的功能需求，用于皮带运输系统的保护和控制。控制单元以PLC为控制器，并与上位机的组态软件相结合，构成监控操作系统，实现对打滑、跑偏、烟雾、撕裂、温度、堆煤等故障的保护功能，并通过PLC与组态软件对系统的运行工况、环境参数、设备状态、工作方式等进行实时监测与集中控制，同时，基于模糊控制，利用变频器完成对部分大功率皮带机的调速稳速。

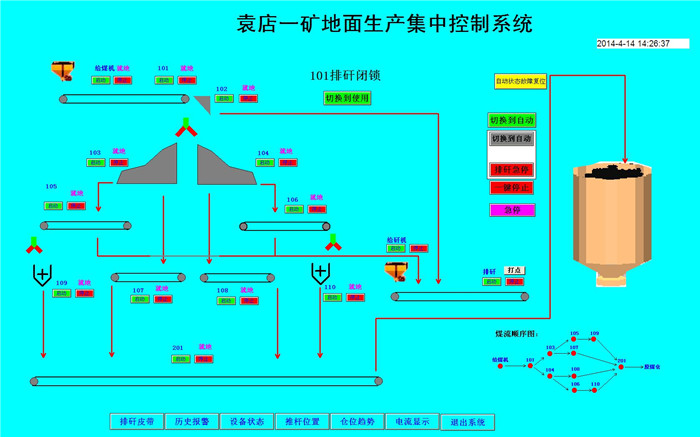

SIEMENS公司S7-300 PLC构建系统的控制主站，并通过控制IM153的扩展模块与S7-1200构建的分站完成对的系统的皮带机、传感器以及相关设备的控制操作。上位机的人机界面则采用SIEMENS公司的WinCC组态软件进行设计，利用与S7系列PLC的匹配优势，设计了集控、就地、流程控制等启动停止操作方式。同时，利用传感器反馈的数据信息，对皮带系统进行实时在线集中远程监控，弥补了传统继电器控制的不足，增强了系统安全性和可靠性，易于操作与后期维修，最终实现皮带运输的无人值守。
|
